一张清晰的流程图，能让废气治理方案少走一半弯路

一张清晰的流程图，能让废气治理方案少走一半弯路

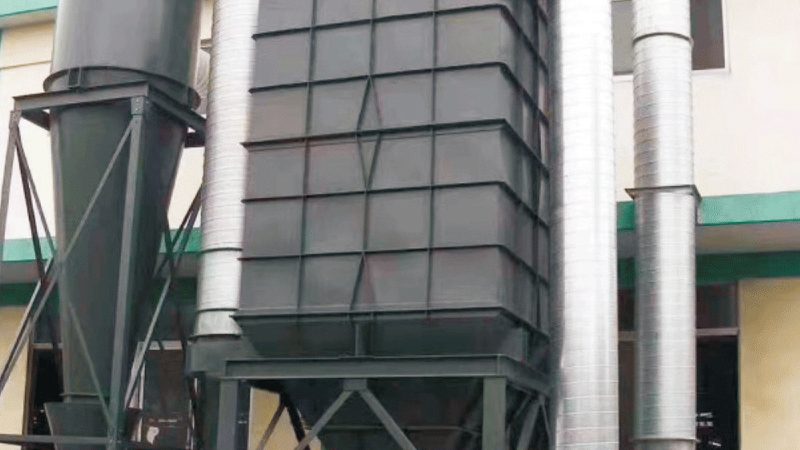

很多环保设备采购方在接触VOC废气处理项目时，第一反应是找厂家要“工艺流程图片”。这个举动背后，其实藏着一个很实际的困惑：面对五花八门的技术方案，到底哪种工艺适合自家工况？流程图上那些方框和箭头，又该怎么看懂？与其在几十份方案里反复对比，不如先搞清楚一张合格的工艺流程图应该长什么样，以及它背后对应的治理逻辑。

从图中看懂废气处理的三个核心环节

一张规范的VOC废气处理工艺流程图片，通常会把整套系统拆解为预处理、核心净化、后处理三个模块。预处理环节主要解决废气中的颗粒物、油雾或高湿问题，常见设备包括干式过滤器、喷淋塔或冷凝器。如果废气里含有粘性物质或高浓度粉尘，而流程图上没有标注过滤或洗涤步骤，这套方案在实际运行中很可能会堵塞后续的吸附材料或催化床层。核心净化环节是工艺的灵魂，吸附、催化燃烧、蓄热氧化或生物降解等不同技术，对应着不同的能耗水平和净化效率。后处理则涉及排放监测、风机匹配以及可能的余热回收，这部分往往被非专业设计忽略，却是系统能否长期稳定运行的关键。

不同工况对应不同工艺，流程图里藏着选型密码

同样是处理VOC废气，喷涂车间的低浓度大风量工况，与化工合成的高浓度小风量工况，适用的工艺流程完全不同。前者常用“吸附浓缩+催化燃烧”组合，流程图上会看到转轮或活性炭箱后面连着换热器和催化床；后者则可能直接采用蓄热式氧化炉，图上会标注多个陶瓷蓄热体切换进出气方向。如果一张流程图把活性炭吸附和RTO串联在一起，却没有说明浓度调节和防爆措施，这种“万能方案”反而需要警惕。真正专业的流程设计，会在图上标明关键参数，比如进入吸附床的温度上限、催化燃烧的起燃温度区间、以及系统压降的允许范围。

常见误区：把流程图画成“管道迷宫”反而暴露设计缺陷

有些供应商提供的VOC废气处理工艺流程图片看起来非常复杂，阀门、仪表、旁路密密麻麻。这种过度设计往往是为了掩盖核心工艺的薄弱。比如，为了弥补吸附材料吸附容量不足，增加多个切换阀门和再生回路；或者因为风机选型过大，靠加装变频器和多级调节阀来勉强匹配。高效的工艺流程图应该是简洁且有逻辑的：预处理段只做必要的事，核心净化段有明确的停留时间和温度控制，排放端有连续的浓度监测反馈。如果一张图里超过三处“回流”或“应急排放”，基本可以判断这套系统在正常工况下很难稳定运行。

用流程图反向验证供应商的技术实力

当企业拿到多家供应商的方案时，不妨把几张VOC废气处理工艺流程图片摆在一起对比。先看预处理环节是否针对废气成分做了定制设计——比如含苯系物的废气是否需要降温除湿，含卤素元素的废气是否需要酸洗中和。再看核心工艺的标注细节：催化燃烧有没有标明催化剂装填量和更换周期，吸附装置有没有注明脱附温度和时间。最后检查排放检测点的位置，是放在烟囱根部还是混合段，这直接关系到检测数据能否真实反映净化效果。那些在流程图上主动标注关键控制点、压差计位置、温度探头数量的供应商，往往对自身技术更有底气。

从看图到用图，让流程成为运维的底层语言

一张好的工艺流程图片不仅是投标文件里的装饰页，更应该是设备到场后的安装指南和日常运维的操作底图。建议企业在设备验收时，要求供应商提供与实际设备完全对应的PID图，并在现场逐一核对阀门编号、仪表位号和管道走向。很多后期出现的净化效率下降问题，根源都在于实际施工与设计流程不符——比如旁路阀门未完全关闭导致废气短路，或者再生风量偏离设计值造成脱附不彻底。把流程图片上的逻辑真正落实到现场操作中，这套废气处理系统才能长期保持设计时的净化水平。
